موتور دمپر مشعل چیست؟ راهنمای جامع تنظیم، عیبیابی و خرید بهترین برندها
ماهیت فنی و اصول عملکرد موتور دمپر
موتور دمپر مشعل، یک عملگر الکترومکانیکی است که وظیفه دارد دریچه هوا (Air Damper) ورودی به مشعل را بر اساس مرحله احتراق، در زوایای مختلف تنظیم کند. برخلاف موتورهای الکتریکی معمولی که دائم میچرخند، این موتورها باید بتوانند در زوایای خاص (مثلاً ۱۰ درجه، ۴۵ درجه یا ۹۰ درجه) متوقف شوند و گشتاور (Torque) خود را حفظ کنند.
چرخه کاری موتور دمپر در یک مشعل دو مرحلهای
برای درک اهمیت این قطعه، بیایید یک سیکل کاری مشعل گازی یا گازوئیلی را مرور کنیم:
فاز پیشتخلیه (Pre-Purge): به محض استارت مشعل، قبل از اینکه جرقهای زده شود یا سوختی تزریق گردد، موتور دمپر دریچه هوا را تا انتها (معمولاً ۹۰ درجه) باز میکند. فن با حداکثر ظرفیت کار میکند تا محفظه احتراق دیگ از هرگونه گاز انباشته شده تخلیه شود. این حیاتیترین اقدام ایمنی برای جلوگیری از انفجار دیگ است.
بازگشت به حالت جرقه (Ignition Position): پس از اتمام زمان تخلیه (مثلاً ۳۰ ثانیه)، موتور دمپر به آرامی بسته میشود و روی زاویهای که برای تشکیل شعله اولیه مناسب است (مثلاً ۱۰ تا ۱۵ درجه) میایستد.
- تشکیل شعله: جرقه زده میشود و شیر برقی سوخت باز میشود.
- مدولاسیون (رفتن به شعله بلند): پس از تثبیت شعله، اگر ترموستات دیگ دستور دهد، موتور دمپر به سمت زاویه شعله بلند (High Fire) حرکت میکند و همزمان شیر برقی مرحله دوم سوخت باز میشود.
- بدون یک موتور دمپر سالم و دقیق، این رقص هماهنگ بین هوا و سوخت بهم میریزد و مشعل “خفه” میکند یا “خام” میسوزاند.
کالبدشکافی و اجزای داخلی
یک موتور دمپر (مثلاً مدل محبوب زیمنس SQN) از چه اجزایی تشکیل شده است؟ دانستن این موارد برای تعمیرکاران الزامی است.
- موتور سنکرون (Synchronous Motor): یک موتور الکتریکی کوچک و دقیق که سرعت ثابتی دارد و تحت تأثیر نوسانات ولتاژ، دور موتور آن تغییر نمیکند.
- گیربکس کاهنده (Gearbox): از آنجا که موتور سنکرون دور بالایی دارد اما قدرت کمی دارد، یک سیستم چرخدنده (معمولاً پلیمری یا فلزی) سرعت را کاهش و قدرت (گشتاور) را به شدت افزایش میدهد تا بتواند فشار هوای فن و اصطکاک دریچه را غلبه کند.
- میل بادامک و میکروسوئیچها (Cam Stack): این بخش “هوش مکانیکی” دستگاه است. روی شفت اصلی، چندین دیسک رنگی (بادامک) قرار دارد که با چرخش شفت، کلیدهای ریز (میکروسوئیچ) را قطع و وصل میکنند. این همان جایی است که شما تعیین میکنید موتور کجا بایستد.
- رلهها و برد الکترونیکی: در مدلهای پیشرفتهتر (مدولیتینگ)، یک برد الکترونیکی برای تفسیر سیگنالهای آنالوگ (۴ تا ۲۰ میلیآمپر) وجود دارد.
انواع موتور دمپر بر اساس نوع کنترل
انتخاب نوع موتور دمپر به نوع تابلو برق و رله مشعل شما بستگی دارد.
- موتور دمپر دو وضعیتی (On/Off)
سادهترین نوع است. دریچه یا کاملاً باز است یا روی حداقل تنظیم شده. کاربرد آن در مشعلهای کوچک تک مرحلهای است.
- موتور دمپر سه وضعیتی یا شناور (Floating / 3-Point)
رایجترین نوع در مشعلهای ایران. این موتورها سه ورودی اصلی دارند:
- فاز مشترک
- فرمان باز شو (CW)
- فرمان بسته شو (CCW)
رله مشعل (مثل رله شکوه یا زیمنس LFL) با ارسال برق به یکی از این پایهها، موتور را به چپ یا راست میچرخاند و هر جا برق قطع شد، موتور همانجا میایستد (ترمز میکند).
- موتور دمپر تدریجی یا ماژولار (Modulating)
پیشرفتهترین نوع که در سیستمهای هوشمند BMS و مشعلهای صنعتی بزرگ استفاده میشود. این موتورها با ولتاژ برق کار نمیکنند، بلکه با سیگنال فرمان ۰ تا ۱۰ ولت یا ۴ تا ۲۰ میلیآمپر کنترل میشوند. دقت این موتورها فوقالعاده بالاست و میتوانند دریچه هوا را مثلاً دقیقاً روی ۴۳.۵ درجه تنظیم کنند.
آموزش تنظیم بادامکها (مهمترین بخش برای تکنسینها)
بیشترین سوالات و جستجوها مربوط به تنظیم موتور دمپر زیمنس (Siemens SQN) است. بیایید منطق رنگبندی بادامکها را باز کنیم. (توجه: این رنگبندی در اکثر مدلهای زیمنس استاندارد است اما همیشه کاتالوگ مدل خاص خود را چک کنید).
معمولاً با باز کردن قاب موتور، ۳ یا ۴ بادامک رنگی میبینید که کنار هر کدام یک پیچ تنظیم (معمولاً آلن یا پیچگوشتی دو سو) قرار دارد.
بادامک قرمز (Red Cam) – یا شماره I:
- وظیفه: محدودکننده حد نهایی باز شدن (شعله بلند).
- تنظیم: معمولاً روی ۹۰ درجه یا زاویهای که سوخت و هوا در حداکثر توان با هم متناسب هستند تنظیم میشود. اگر مشعل در شعله بلند دود میکند، باید زاویه این بادامک را تغییر دهید.
بادامک آبی (Blue Cam) – یا شماره II:
- وظیفه: وضعیت بسته بودن کامل (Shut-off).
- توضیح: وقتی مشعل خاموش میشود، این بادامک فرمان میدهد دریچه کاملاً بسته شود تا هوای سرد وارد دیگ داغ نشود و انرژی هدر نرود. معمولاً روی ۰ درجه تنظیم میشود.
بادامک نارنجی (Orange Cam) – یا شماره III:
- وظیفه: وضعیت شعله کوتاه (Low Fire) یا جرقه.
- توضیح: این حساسترین تنظیم است. دریچه باید به اندازهای باز باشد که مشعل بتواند نرم روشن شود. اگر زیاد باز باشد، شعله پس میزند یا اصلاً تشکیل نمیشود (Too lean). اگر کم باز باشد، مشعل با انفجار روشن میشود (Too rich).
راهنمای سیمکشی و نکات نصب (Wiring)
نصب اشتباه موتور دمپر میتواند باعث سوختن فوری موتور یا آسیب به رله مشعل شود.
نکات طلایی در نصب موتور دمپر:
- تشخیص جهت گردش (Direction of Rotation): قبل از خرید و نصب، باید بدانید مشعل شما نیاز به موتور چپگرد (CCW) دارد یا راستگرد (CW). این جهت معمولاً با نگاه کردن به سمت شفت موتور تعیین میشود. نصب موتور اشتباه باعث میشود دریچه به جای باز شدن، به بدنه فشار بیاورد و چرخدندهها خرد شوند.
- کوپلینگ مکانیکی: اتصال شفت موتور به دریچه هوا باید کاملاً همراستا باشد. هرگونه لقی (Backlash) در اتصالات باعث میشود تنظیمات دقیق شما بیفایده شود و شعله نوسان داشته باشد.
- سیم نول: بسیاری از اشتباهات ناشی از جابجا بستن سیم فاز و نول است. در موتور دمپرهای ۲۲۰ ولت، نول مشترک است و فازها بین پایههای مختلف سوئیچ میشوند.
عیبیابی و رفع مشکلات رایج (Troubleshooting)
اگر به عنوان تعمیرکار به موتورخانهای رفتید و مشعل کار نمیکرد، چکلیست زیر را دنبال کنید:
| مشکل مشاهده شده | علت احتمالی | راه حل |
|---|---|---|
| موتور هیچ حرکتی ندارد اما وزوز میکند | ۱. گیرپاژ مکانیکی دریچه
۲. شکستن چرخدندههای داخلی |
۱. دریچه را با دست تست کنید که روان باشد.
۲. موتور دمپر باید تعویض شود. |
| مشعل استارت میزند اما روی شعله بلند نمیرود | ۱. خرابی رله مشعل
۲. خرابی میکروسوئیچ شعله بلند (قرمز) |
با مولتیمتر تست کنید که آیا برق به پایه مربوط به شعله بلند میرسد یا خیر. |
| موتور دائم باز و بسته میشود (گیج میزند) | ۱. نوسان در سیگنال فرمان
۲. خرابی پتانسیومتر داخلی (در مدلهای تدریجی) |
اتصالات برقی را چک کنید. اگر پتانسیومتر کثیف شده باشد، موتور موقعیت خود را گم میکند. |
| مشعل روشن نمیشود (خطای هوا) | موتور دمپر باز نمیشود تا پرشر هوا را تحریک کند | موتور سوخته است یا سیمکشی فرمان بازشو قطع شده است |
دمـاتجهیـز؛ بهترین قیمت ها و برندهای معتبر تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)
برندهای معتبر و تشخیص اصالت کالا
بازار ایران مملو از کالاهای “طرح” (High Copy) چینی است که با لیبل برندهای معروف فروخته میشوند.
۱. موتور دمپر زیمنس (Siemens)

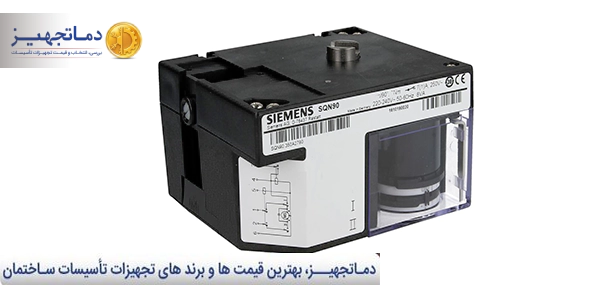

رهبر بیرقیب بازار. مدلهای سری SQN70, SQN71, SQN72 برای مشعلهای خانگی و نیمه صنعتی و سری SQM برای صنایع سنگین.
- تشخیص اصل: موتورهای اصلی زیمنس (ساخت آلمان یا مکزیک) دارای لیبلهای بسیار باکیفیت، پلاستیک بدنه مقاوم در برابر حرارت و صدای کارکرد بسیار نرم هستند. مدلهای تقلبی صدای چرخدنده بلندتری دارند و پلاستیک قاب آنها خشک و شکننده است.
۲. موتور دمپر هانیول (Honeywell)
مدلهای سری LKS و Modutrol. این موتورها به جانسخت بودن معروفاند. بدنه اکثر مدلهای هانیول فلزی (آلومینیوم دایکست) است که آنها را برای محیطهای خشن صنعتی مناسبتر میکند.
۳. موتور دمپر بلیمو (Belimo)
هرچند بلیمو بیشتر در دمپرهای تهویه (Hvac) استفاده میشود، اما مدلهای فست (Fast Running) آن اخیراً در برخی مشعلهای مدرن برای کنترل دقیقتر استفاده میشوند.
نکات پایانی برای خرید موفق
هنگام تماس با فروشنده برای خرید موتور دمپر، صرفاً نگویید “یک موتور دمپر میخواهم”. اطلاعات زیر را آماده داشته باشید:
- کد کامل محصول: مثلاً نگویید SQN72، بگویید SQN72.6C4A21. حروف بعد از عدد مدل نشاندهنده زمان حرکت، نوع شفت و ولتاژ هستند.
- زمان گردش (Running Time): موتورها سرعتهای مختلفی دارند (مثلاً ۴ ثانیه، ۱۲ ثانیه، ۳۰ ثانیه برای ۹۰ درجه). اگر موتور کندتر بخرید، مشعل شما ممکن است قبل از رسیدن هوا به حد لازم، خاموش شود (Time out).
- گشتاور (Torque): بر حسب نیوتنمتر (Nm). برای مشعلهای بزرگ که دریچه هوای سنگینی دارند، باید گشتاور بالا (مثلاً ۱۰ نیوتنمتر به بالا) انتخاب کنید.
نتیجهگیری
موتور دمپر مشعل شاید قطعهای کوچک به نظر برسد، اما کنترلکننده یکی از حیاتیترین پارامترهای انرژی (نسبت سوخت به هوا) است. استفاده از موتور دمپر سالم، برند معتبر و تنظیم دقیق آن توسط متخصص، مستقیماً در قبض گاز و گازوئیل شما منعکس خواهد شد.
اگر تکنسین هستید، یادگیری تنظیم دقیق بادامکهای این موتورها شما را به یک متخصص متمایز تبدیل میکند و اگر خریدار هستید، سرمایهگذاری روی برندهای اصلی (حتی با قیمت بالاتر) در درازمدت سودآور خواهد بود.
